主要設計思想如下：

穩定

u 本機開合模、下模移出、上頂芯（射砂壓緊共用）及下頂芯4個動作采用液壓動力，設備工作壓力可調，以保證整機功能穩定、可靠。

u 分體結構焊接成型后，所有安裝面均經過鏜、銑加工，確保三維尺寸精確再行安裝，是整機穩定、精確運行的基礎

u 電、氣及液壓等外購件，均為國內一線品牌或進口件，結合我公司多年使用效果選擇使用，在確保質量的前提下同時管控好整機成本。

安全

u 下模移出式取芯是本機最主要的安全設計改進，首先有效避免伸手到芯盒內部取芯的危險；其次極大的方便了模具的換裝工作，降低造成人身傷害的可能性，另外，設備操作人員取芯以及清掃芯盒等主要工作都是在外部開放空間進行，有效避免因誤操作及故障等原因造成嚴重傷害的可能性。

u 本機所有氣缸、液壓缸相關動作部位都有電磁或光電接近開關控制，以確保動作步驟的單向傳遞，同時在一定程度上可使設備在運行過程中遇故障停止運行。

高效

u 本機所有動作時間可調、氣速度及液壓速度、壓力可調，能*限度縮短制芯周期，提高生產效率。

u 操作工勞動強度低，且只需要接受簡單的操作練習即可勝任，一人可看1—3臺設備（具體視砂型固化時間及用戶工作流程安排而定）。

經驗設計

u 全系列標配氣動加砂裝置，只需在地面將砂加入儲砂罐內，即可通過氣動送砂裝置自動送至砂斗。

u 電、氣及液壓管路*程度上集中、固定布置，盡量降低碰撞損傷的同時考慮檢修方便，整機做到了對精密元件的有效保護并保持簡潔的外觀。

參數定制

u 本機除工作臺尺寸及*有效射砂面積外，其他工作參數在允許范圍內接受定制、變更，外購件可根據用戶要求選用，*程度上提供給用戶滿意的產品與服務。

多種選擇

u 本型設備有覆膜砂熱芯盒、冷芯盒以及冷熱兩用型三種工藝版本（參數有區別，本技術文件所載內容均為熱芯盒工藝相關）。

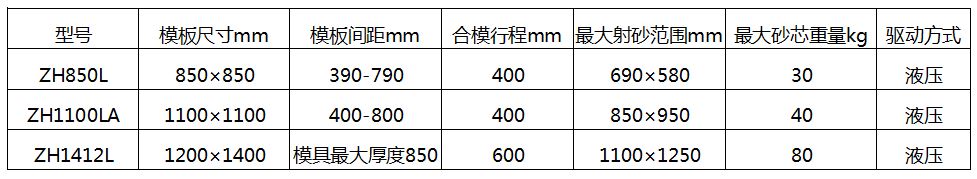

ZH-L系列射芯機參數
