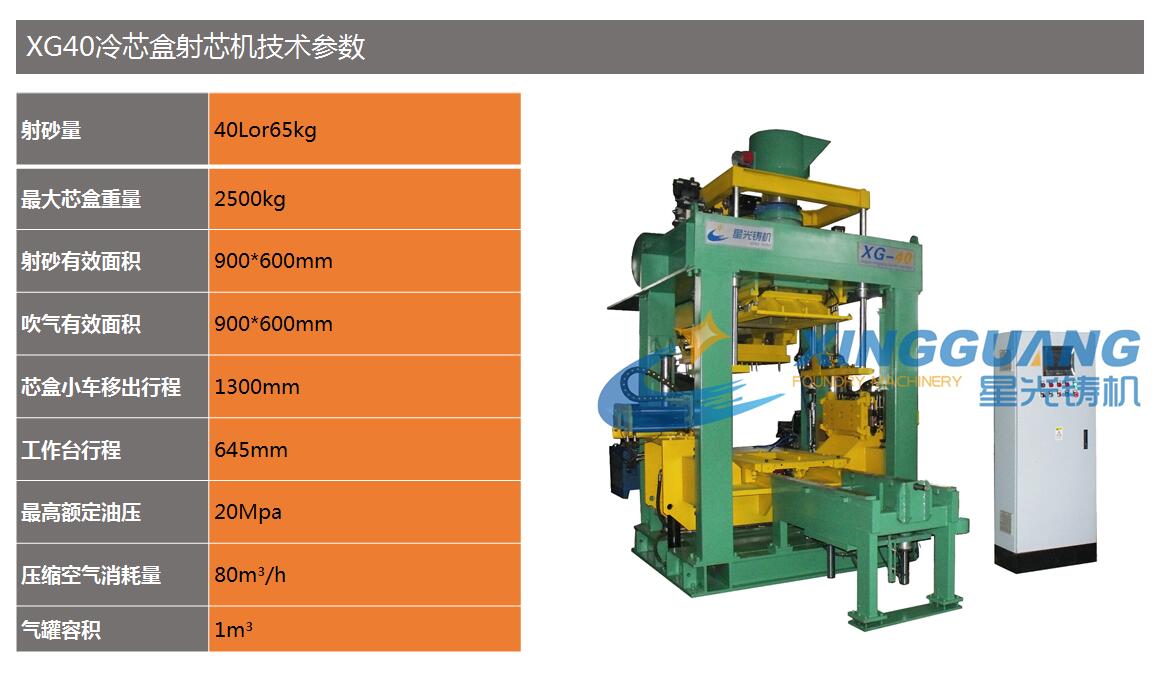

XG40冷芯盒射芯機機身結構堅固，機體內部中心為射砂/吹氣工位，機體前端外側為取芯/換模工位。由上模同步框、移動吹氣機構、上模升降機構、下模移動機構、底座及圍屏等組成，是一種開放式機型，方便設備的清理及維護。XG-40是青島星光鑄造機械有限公司開發的新一代制芯設備與原冷芯機相比，具有以下諸多優點：

1、 先進的上頂芯設計，有助于提高生產效率和砂芯質量、簡化工裝

2、 下模移出小車結構優化，模具裝卸更方便

3、 上模增加移動機構，并提高了負載能力

4、 模具安裝方式改進，增加了可靠性

5、 優化了工作臺頂升機構的導向方式便于維護

6、 改進型射砂筒機構，便于拆裝維護

7、 能實現工裝一次疊加裝模（須滿足工裝指導設計要求）

8、 優化了原無頂屏結構，采用了密封的結構，提高剛性降低排放（選配）

9、 三乙胺發生器定量技術的升級改進，定量更精確、壽命更長久

10、三乙胺發生器配備了空氣預熱加熱器提升生產效率

XG-40冷芯盒射芯機及混砂系統案例圖
